Вам понадобится
- - карандаш;
- - линейка;
- - циркуль;
- - треугольник.
Инструкция
1

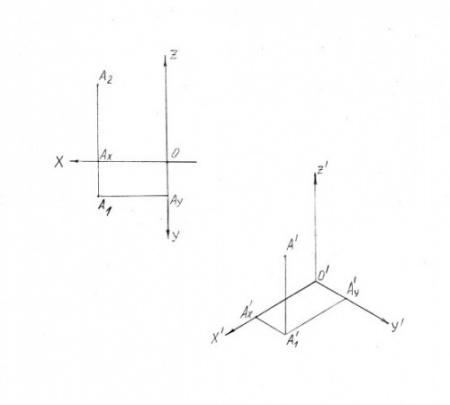

При проектировании на плоскость аксонометрических проекций П’ натуральной системы координат Oxyz получится аксонометрическая система координат O’x’y’z’, а проекция любой точки – аксонометрической проекцией или аксонометрией A’ (рисунок 1). Если перенести с эпюра горизонтальную проекцию точки A₁ в новую систему, это будет так называемая вторичная проекция и точка будет иметь аксонометрические координаты.
2
Отношение аксонометрических координат к натуральным называется показателями искажения по осям. Они обозначаются u, v, w, а величина углов между аксонометрическими осями – соответственно α, β и γ.
Существуют различные виды аксонометрии. В машиностроительном черчении чаще применяется прямоугольная аксонометрия. В зависимости от величины показателей искажения u, v, w прямоугольная аксонометрия делится на виды:
- изометрия – показатели искажения по всем трем осям равны между собой u=v=w.
- диметрия – показатели искажения равны по двум осям u=w≠v.
Обычно показатели искажения u, v, w имеют дробные значения, но для упрощения построений используются их приведенные значения. Например, в изометрии приведенные координаты равны натуральным.
Существуют различные виды аксонометрии. В машиностроительном черчении чаще применяется прямоугольная аксонометрия. В зависимости от величины показателей искажения u, v, w прямоугольная аксонометрия делится на виды:
- изометрия – показатели искажения по всем трем осям равны между собой u=v=w.
- диметрия – показатели искажения равны по двум осям u=w≠v.
Обычно показатели искажения u, v, w имеют дробные значения, но для упрощения построений используются их приведенные значения. Например, в изометрии приведенные координаты равны натуральным.
3

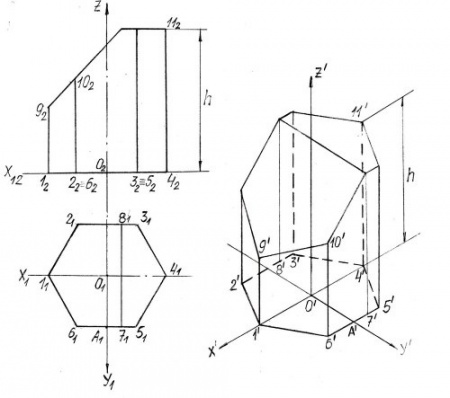

Пример. Построить прямоугольную изометрическую проекцию призмы (рисунок 2).
Комплексный чертеж призмы задан в системе осей xyz, начало координат – точка О.
Комплексный чертеж призмы задан в системе осей xyz, начало координат – точка О.
4

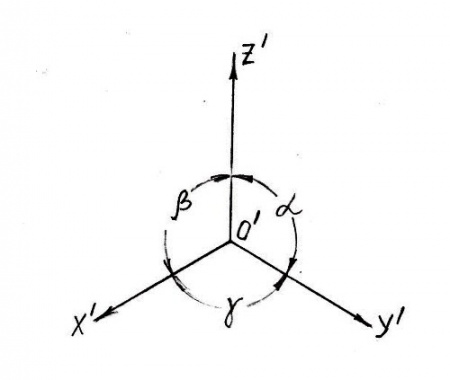

Постройте аксонометрические оси O’x’y’z’. Углы между осями α, β, γ равны 120⁰ (рисунок 3).
5
В аксонометрических осях постройте вторичную проекцию призмы. Пусть начало координат точка O’ и ось z’ пройдет через основную ось призмы z. Все размеры с комплексного чертежа перенесите на оси x’O’y’ без изменений, т.к. коэффициенты искажения по осям равны 1.
От точки O’ отложите отрезок О₁1₁ и О₁4₁ по оси x’. Отметьте точки 1’ и O’, а по оси y’ отложите отрезок О₁А₁. Получите точки O’, A’.
От точки O’ отложите отрезок О₁1₁ и О₁4₁ по оси x’. Отметьте точки 1’ и O’, а по оси y’ отложите отрезок О₁А₁. Получите точки O’, A’.
6
На эпюре отрезок 6₁5₁ параллелен оси x₁, значит, и отрезок 6’5’ проведите параллельно оси x’. Отложите на нем расстояние А₁6₁ и А₁5₁. Отметьте полученные точки 6’, 5’ и аналогично постройте симметричные им точки 2’, 3’.
7
Определите положение точек 7’ и 8’, отложив размеры 7₁А₁. Таким образом, в аксонометрической проекции построена вторичная проекция основания призмы – 1’,2’,…8’. Из каждой точки проведите прямые, параллельные оси Z’. На этих прямых отложите высоту каждой точки с фронтальной проекции призмы на эпюре.
От точки 1’ отложите отрезок 1₂9₂, а от точек 2’ и 6’ – отрезок 2₂10₂. От остальных точек 3’, 4’ и т.д. отложите отмеченную высоту h. Соединив все построенные точки, получите аксонометрию данной призмы.
От точки 1’ отложите отрезок 1₂9₂, а от точек 2’ и 6’ – отрезок 2₂10₂. От остальных точек 3’, 4’ и т.д. отложите отмеченную высоту h. Соединив все построенные точки, получите аксонометрию данной призмы.
